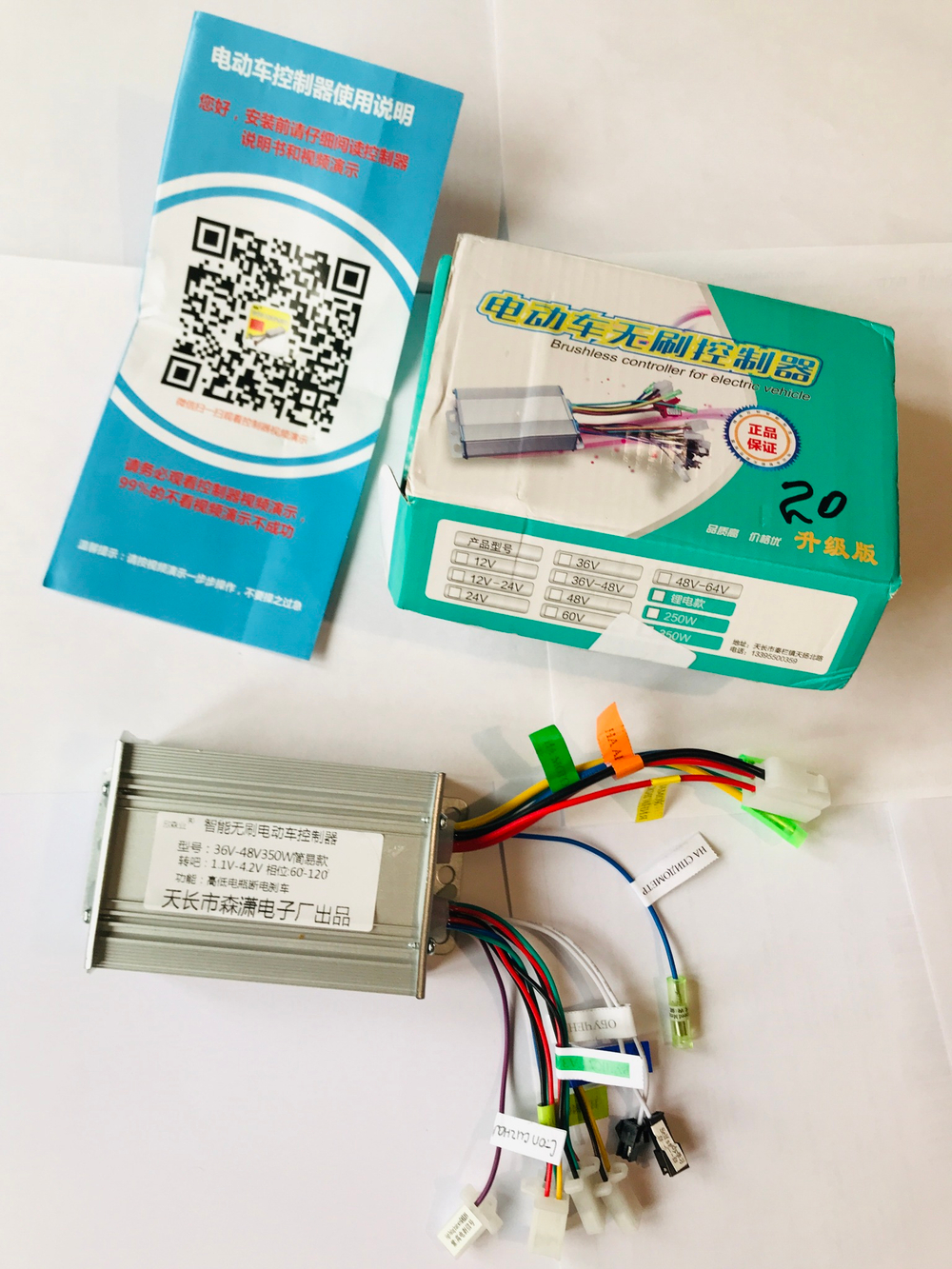

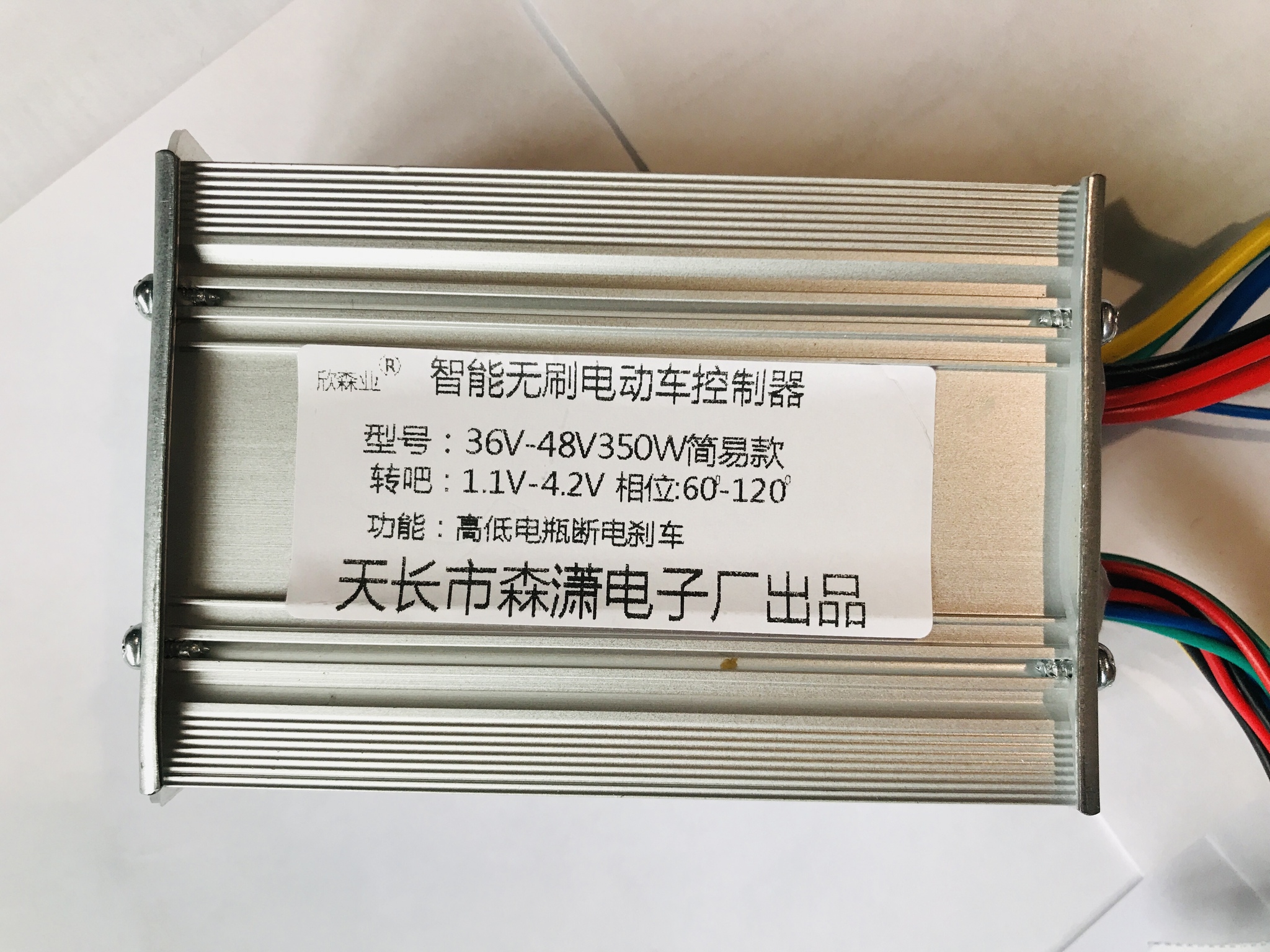

Контроллер на 36-48V/350W 15A для электровелосипеда

Контроллер на 36-48V/350W 15A для электровелосипеда

Данная модель относится к контроллерам первого поколения с функцией обучения (белый провод)

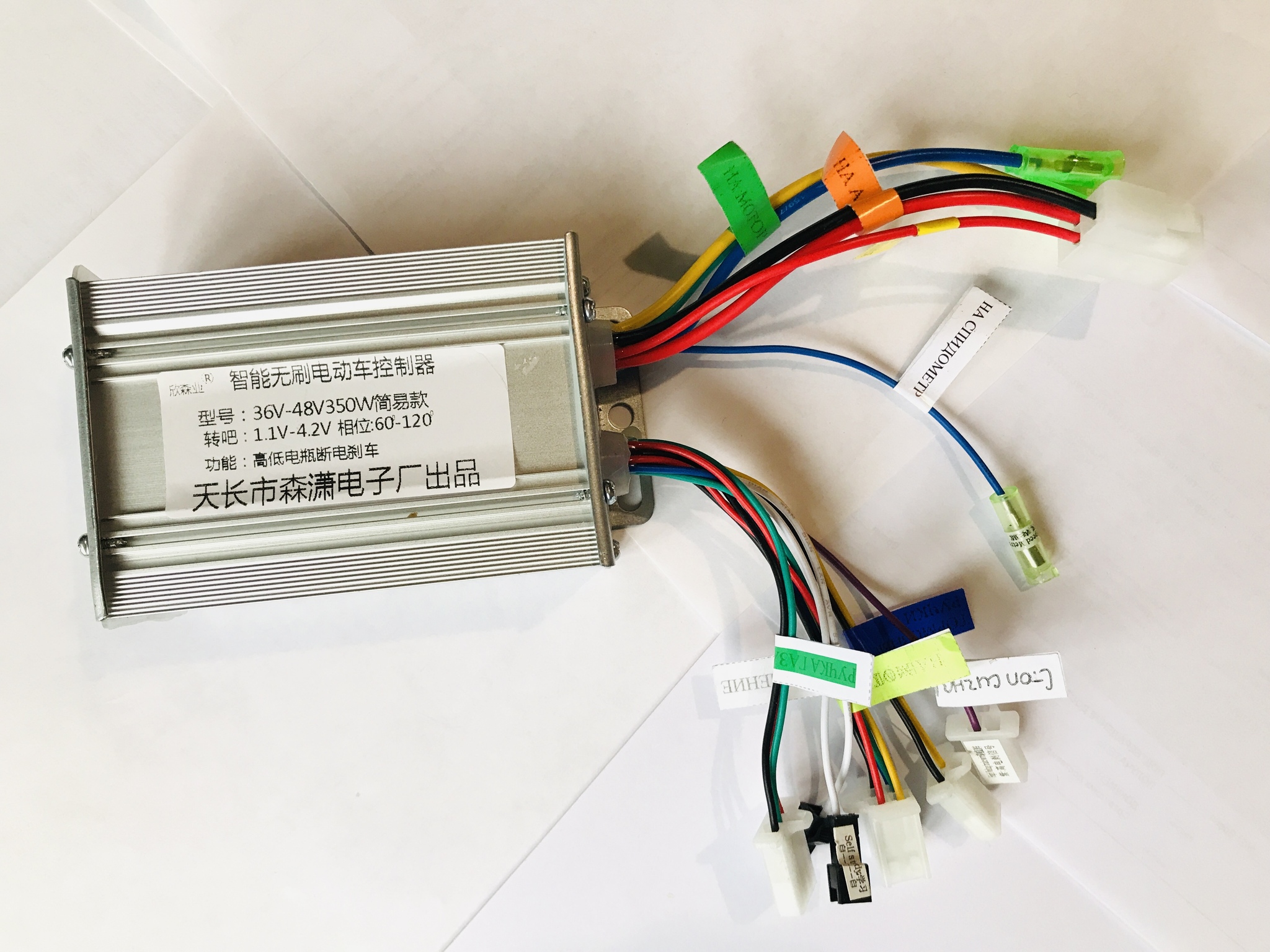

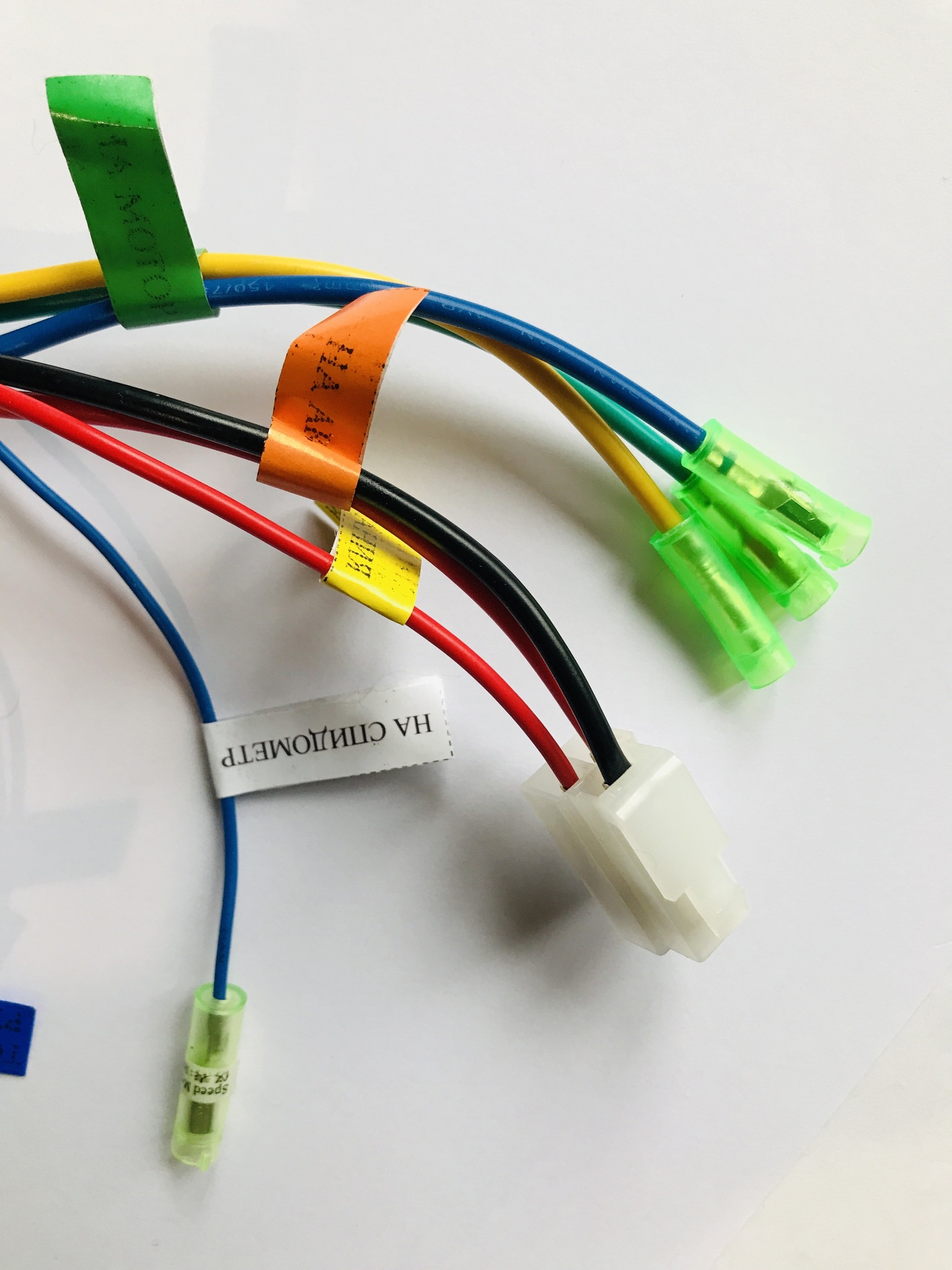

КАЖДЫЙ проводочек подписан по отдельности, на русском языке, какой провод куда идет! Четко-понятно.

Напряжение питания 36/48 Вольт:

Максимальная сила тока 18А:

• максимальная мощность на 36V - 550W
• максимальная мощность на 48V - 750W

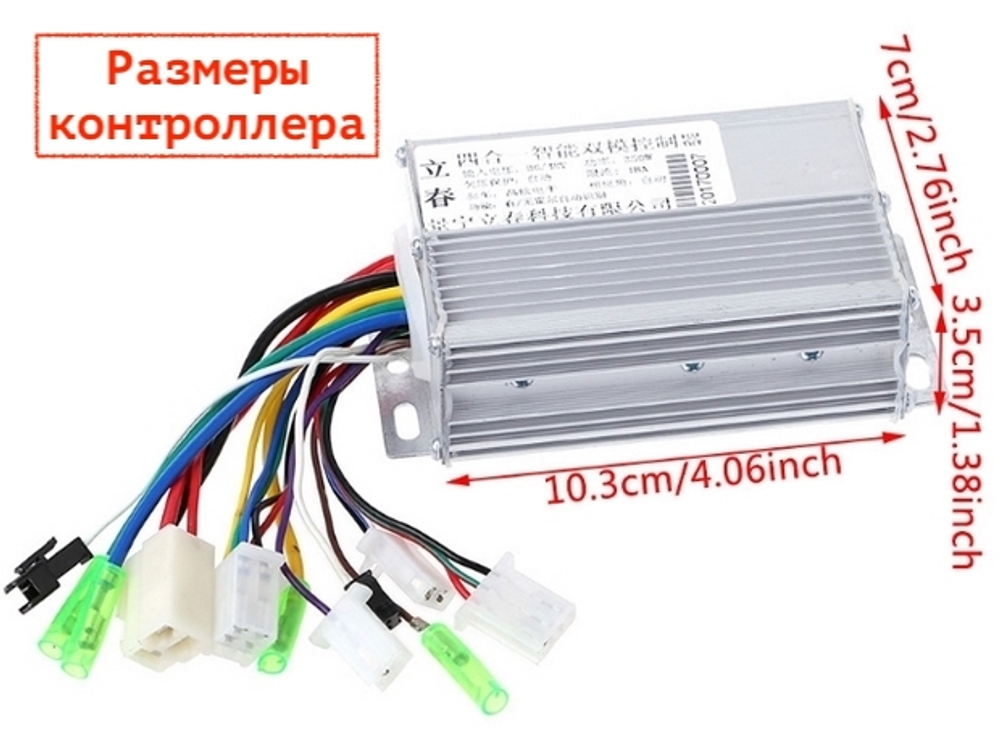

Размеры и вес:

• Длина(длина с креплением): 105 (128)мм;
• Ширина: 71мм;
• Высота: 36мм;
• Вес: 255 грамм

• Есть выход на спидометр, стоп-сигнал и на контактные ручки тормозов с функцией отключения мотор-колеса во время торможения;

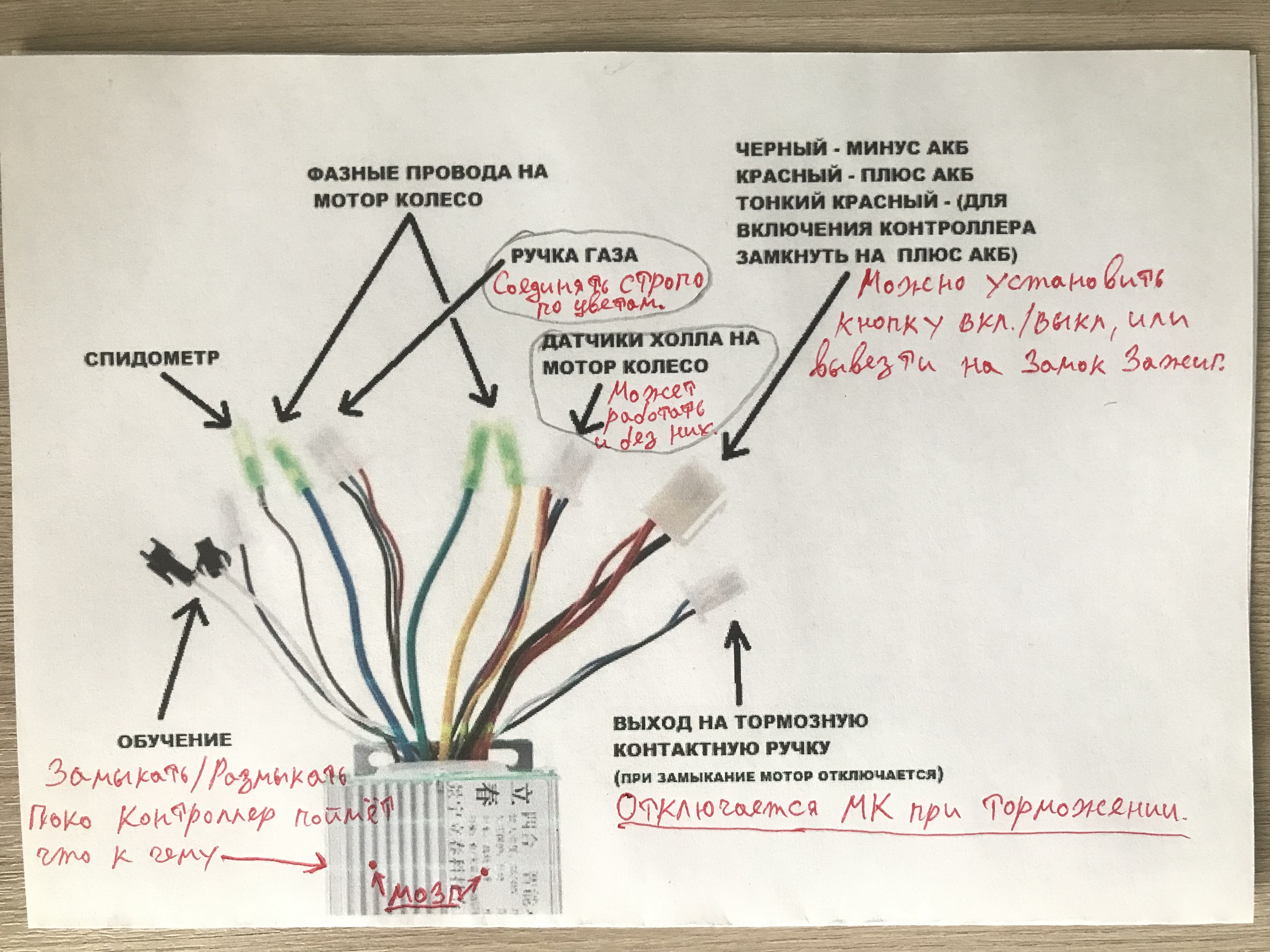

Правильная последовательность подключения контроллера:

• Вывесить мотор, чтобы он не касался пола;
• Если аккумулятор подсоединен, то отключите!
• Подключите фазные провода к мотору;
• При наличии датчиков Холла подсоедините их тоже;
• Подключите аккумулятор к контроллеру;
• Для включения контроллера соедините тонкий красный провод с толстым красным;
• Для обучения контроллера соедините два белых провода между собой, мотор начнет вращаться, разъедините их. Если необходимо другое направление вращения, замкните и разомкните белые провода еще раз.
• Подключите ручку газа по цветам (цвет сигнального провода может отличаться).

Контроллер для электровелосипеда на 36-48 вольт и 350 Ватт, с максимальным током в 18 Ампер. Предназначен для исспользование в работе с редукторными мотор-колесами, ручками газа с датчиком холла внутри и для литиевых АКБ.
