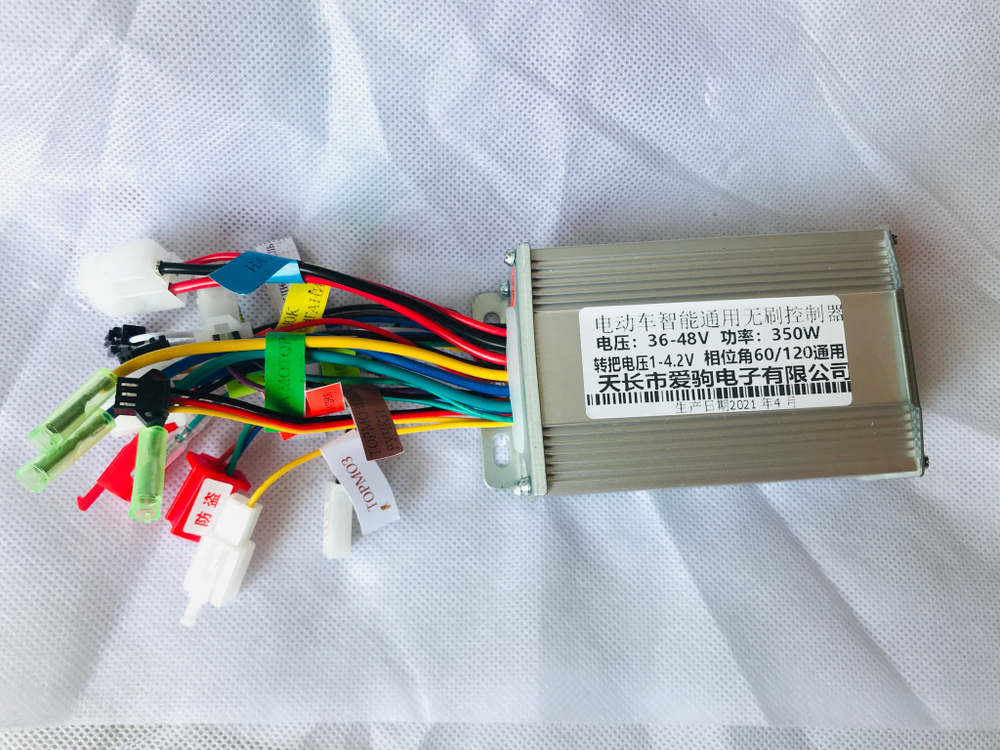

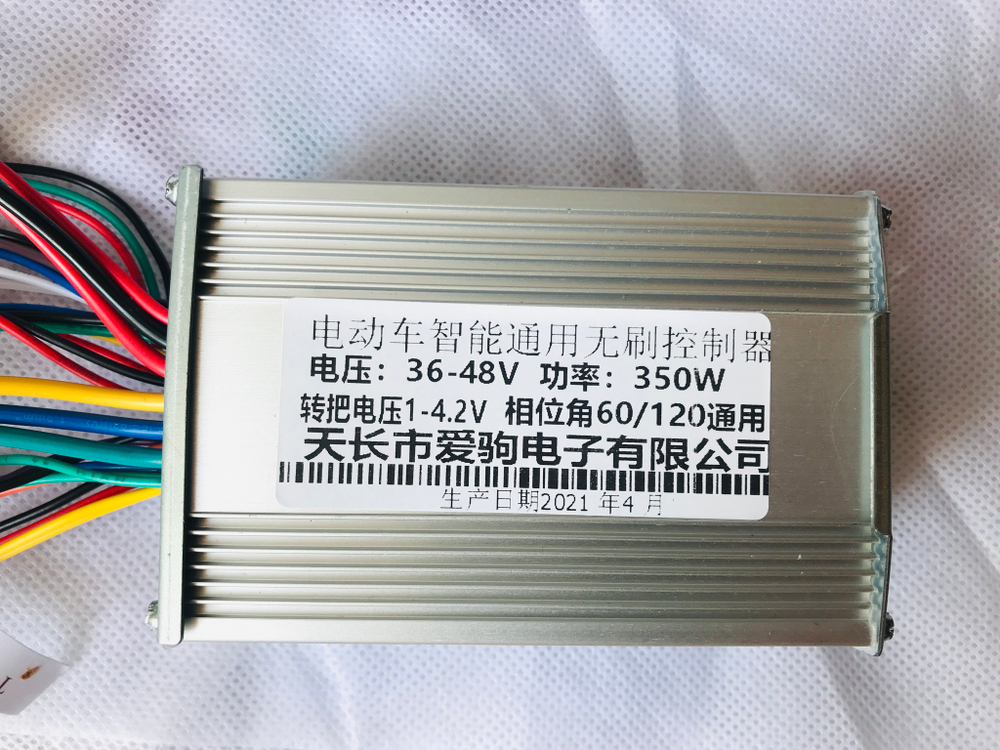

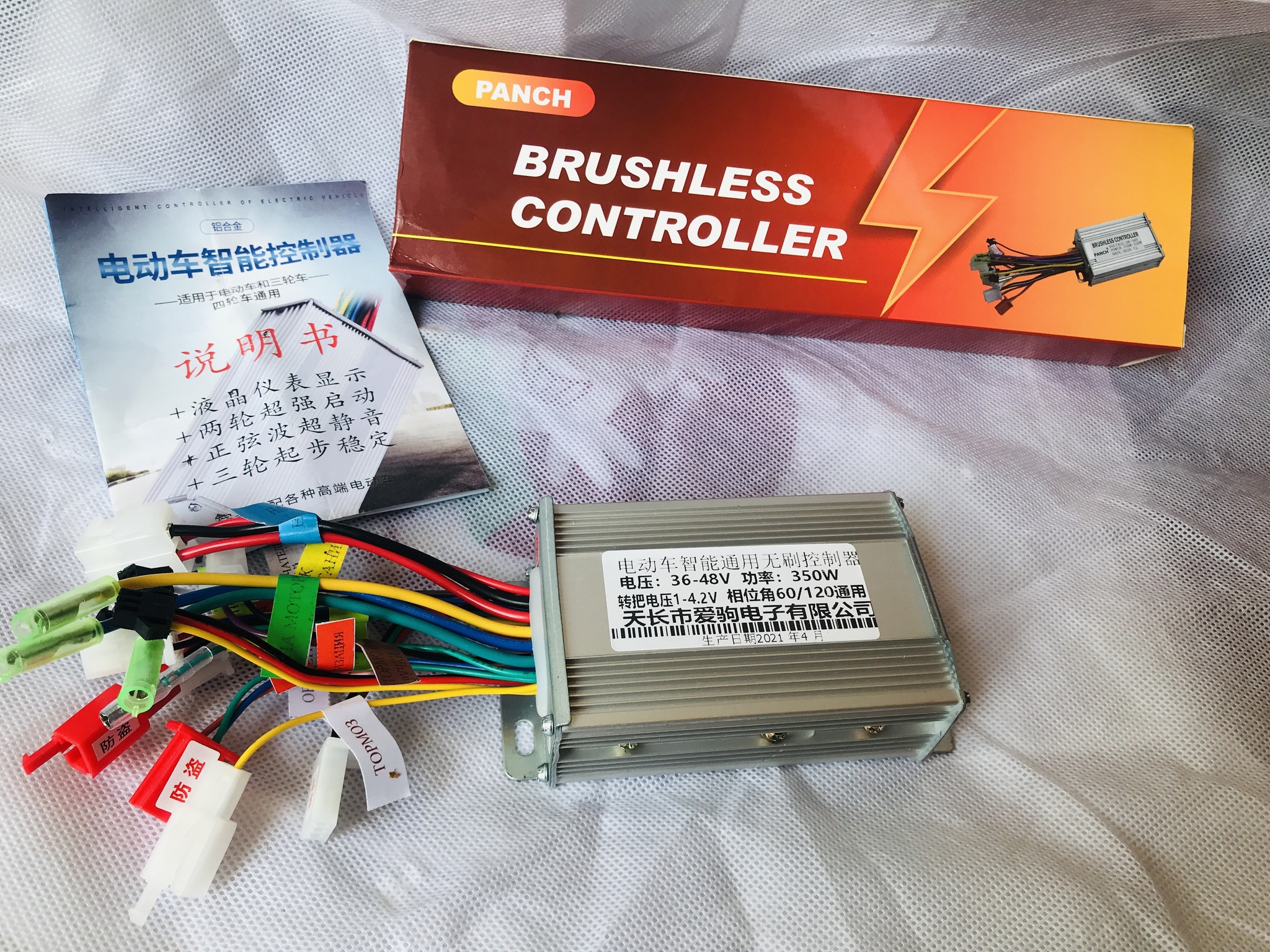

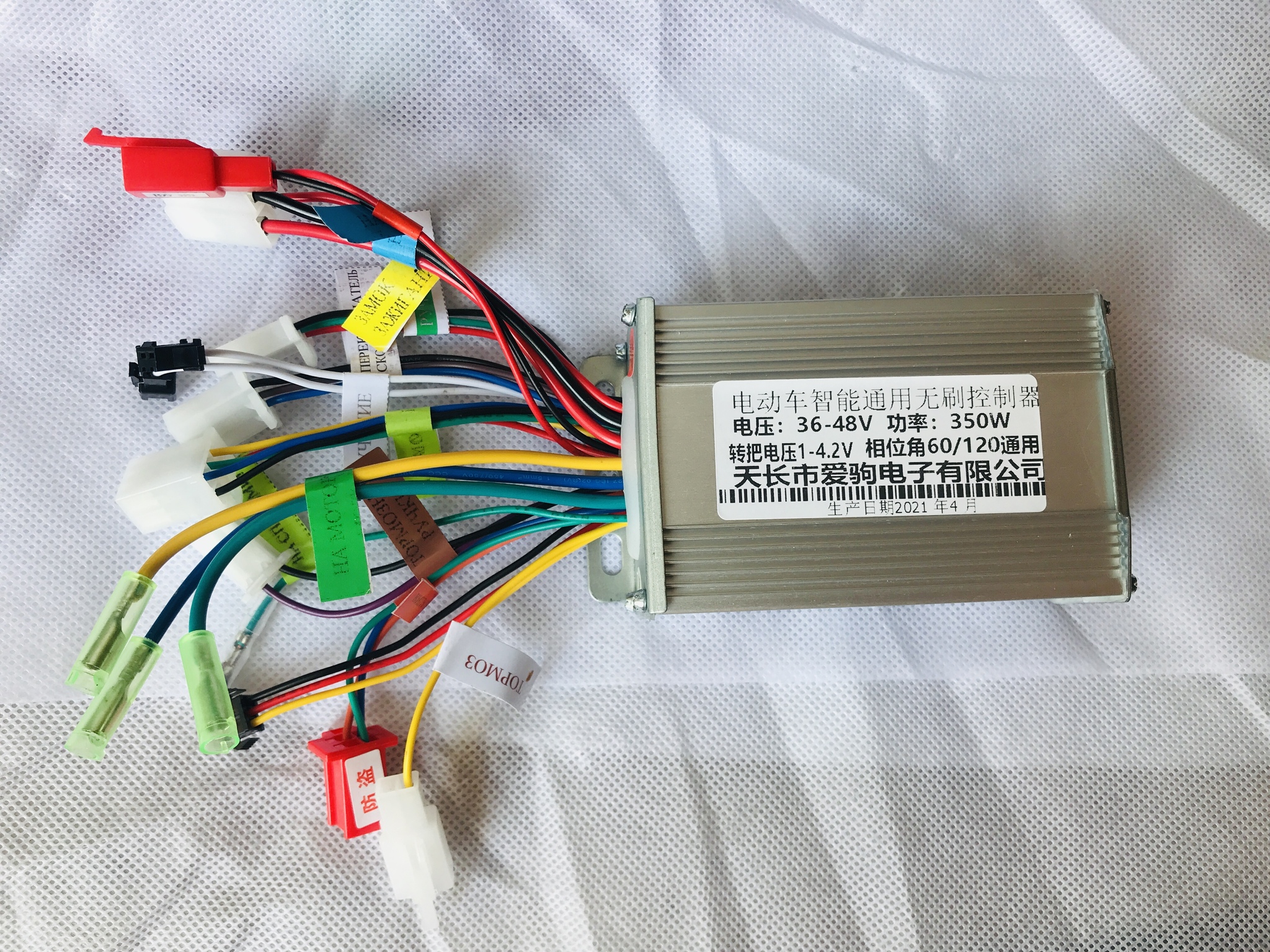

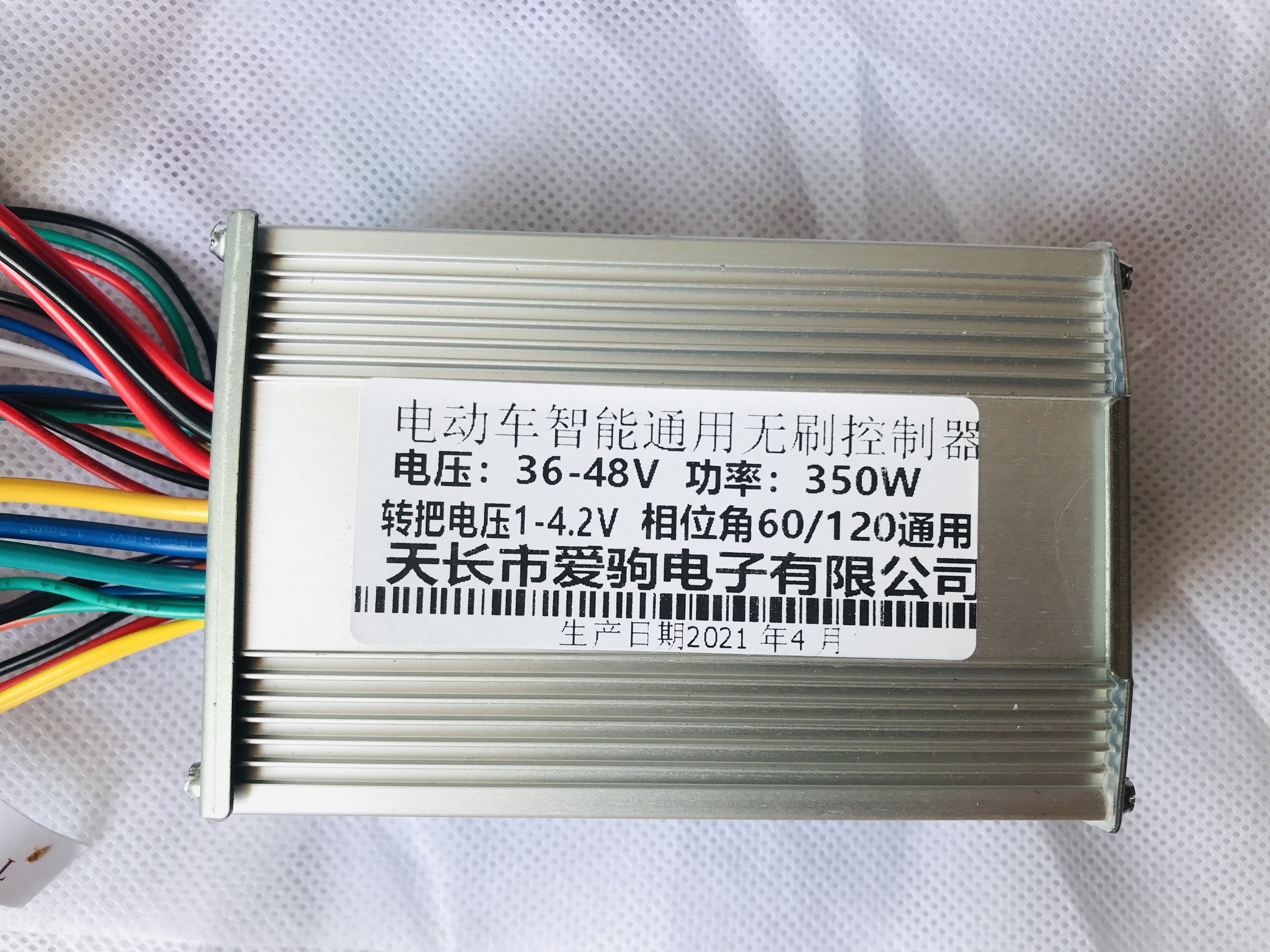

Контроллер на 36-48V/350-500W 18-20A для электровелосипеда

Контроллер на 36-48V/350-500W 18-20A для электровелосипеда

Данная модель относится к контроллерам первого поколения с функцией обучения (белый провод)

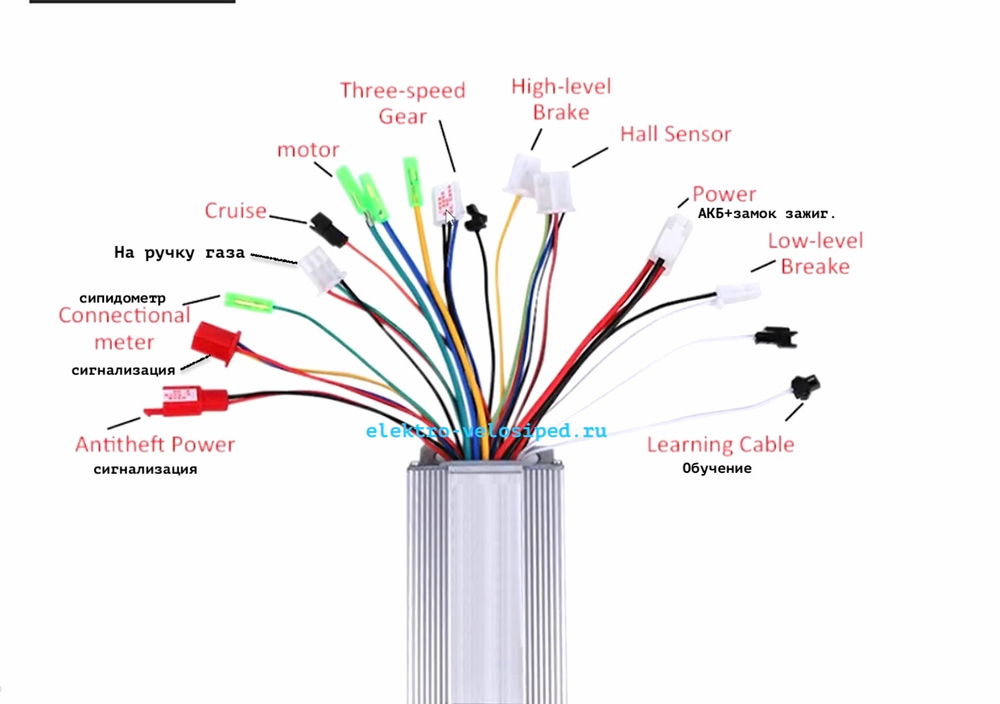

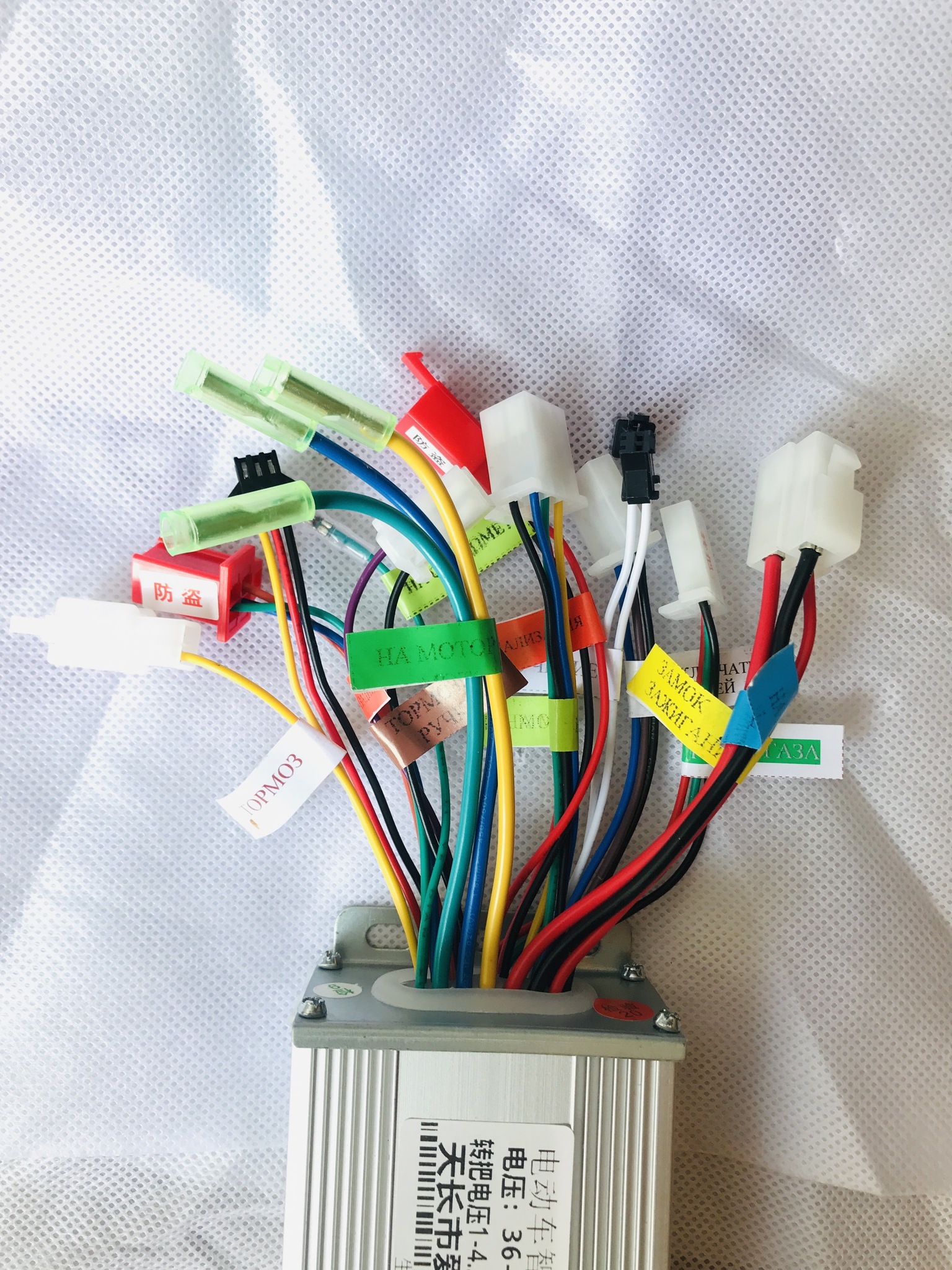

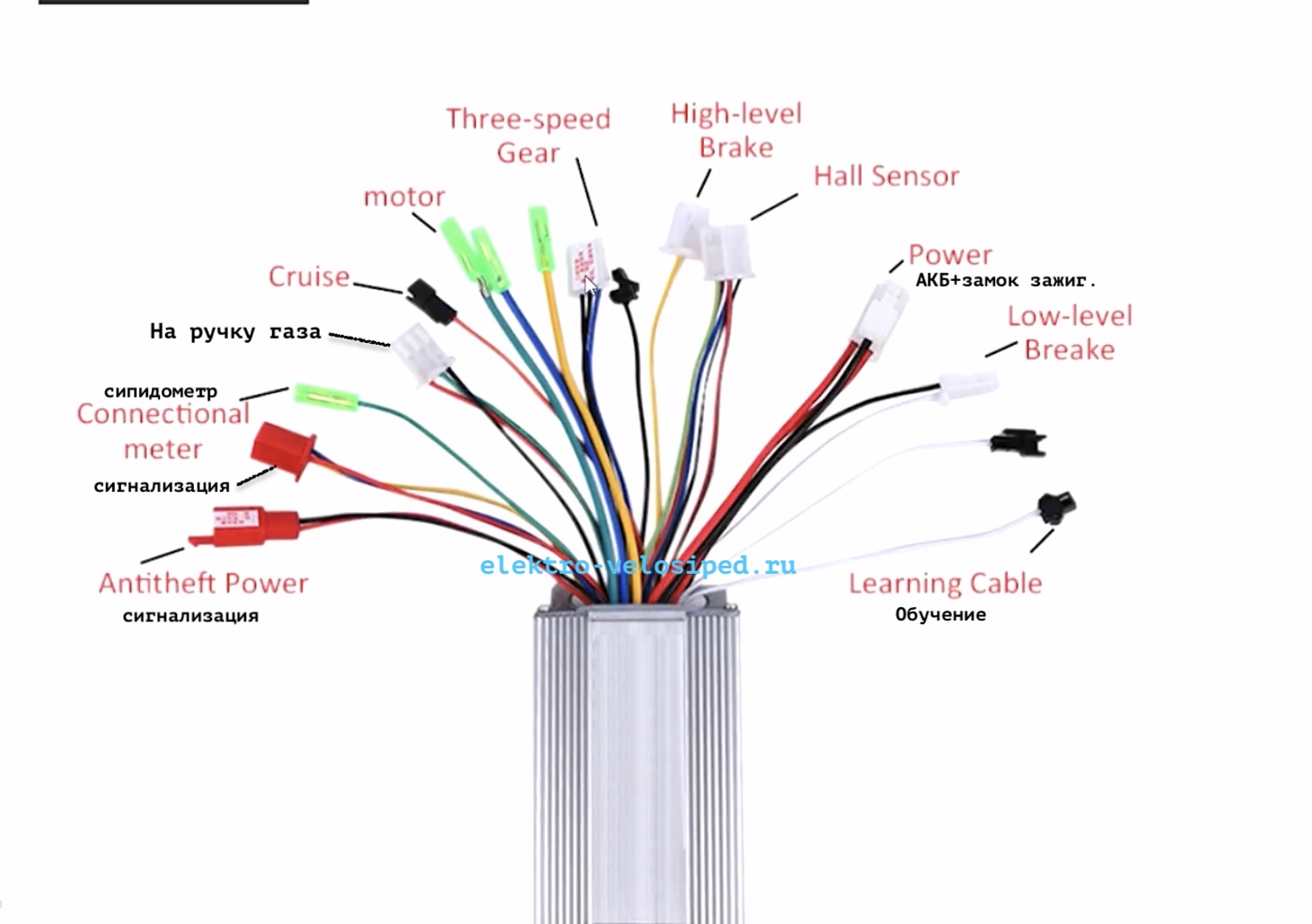

КАЖДЫЙ проводочек подписан по отдельности, на русском языке, какой провод куда идет! Четко-понятно.

Напряжение питания 36/48 Вольт:

• для 36V - 10s LI-ion и 12s LiFePO4
• для 48V - 13s LI-ion и 16s LiFePO4

Максимальная сила тока 20А:

• максимальная мощность на 36V - 650W
• максимальная мощность на 48V - 860W

Размеры и вес:

• Длина(длина с креплением): 105 (128)мм;
• Ширина: 71мм;
• Высота: 36мм;
• Вес: 255 грамм

Это бюджетный недорогой контроллер с минимальным набором функций, но благодаря самообучению может работать практически с любым мотор-колесом!

Контроллер может работать как с датчиками Холла, так и без них, автоматически определяет угол фаз двигателя (60 или 120 град.). Управляется ручкой или курком газа с напряжением 1-4В.

• Есть выход на спидометр и на контактные ручки тормозов с функцией отключения мотор-колеса во время торможения;

• К контроллеру еще можно подключить сигнализацию, а так же есть выход провода для рекуперативного торможения мотор-колеса!

• Также есть выход для подсоединения переключателя скоростных режимов (всего 3 режима);

Правильная последовательность подключения контроллера:

• Вывесить мотор, чтобы он не касался пола;
• Если аккумулятор подсоединен, то отключите!
• Подключите фазные провода к мотору;
• При наличии датчиков Холла подсоедините их тоже;
• Подключите аккумулятор к контроллеру;
• Для включения контроллера соедините тонкий красный провод с толстым красным;
• Для обучения контроллера соедините два белых провода между собой, мотор начнет вращаться, разъедините их. Если необходимо другое направление вращения, замкните и разомкните белые провода еще раз.
• Подключите ручку газа по цветам (цвет сигнального провода может отличаться).
